名稱：數顯上下限電流表

品牌：TOSO(東碩)

型號：DS4P-8AA20

精度：0.2級

有上下限報警功能

供電電源：AC187-240V 50Hz

外型尺寸：48H*96W*112L

測量范圍：0-20.00A;

對電流檢測，并對過流，欠流進行保護并報警(報警范圍0-20.00間任意設定）

0-20.00A負載電流直接輸入，免去配電流互感器的麻煩；提高測量準確度。

特點: ◆轉換比率5次/秒

◆Ｖ／Ｆ轉換

◆具有小數點設定和量程變換

◆具有零點和比率外調整功能

◆數顯范圍：0-20.00

◆具有光電隔離ＤＣ４－２０mA輸出功能（可選）

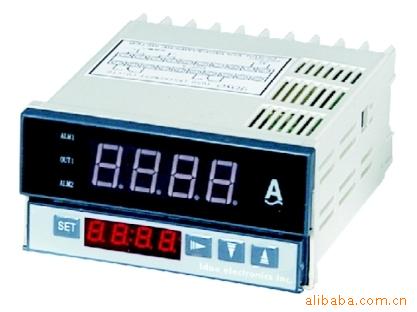

產品外觀

型號說明:

DS

4

P

I-

□

□

東碩公司產品

4:4位半數字表

上下限控制

I:電流變送

無I:不帶變送

DV:直流電壓

DA:直流電流

AV:交流電壓

AA:交流電流

量程代號或量程

技術參數

顯示范圍

0-9999

工作電源

AC 187-240V 50/60Hz

輸入阻抗

交流電壓≥2MΩ 直流電壓≥2MΩ

交流電流0-20mA表≤1Ω 0-2A表≤0.1Ω 0-***表≤0.05Ω ***以上的輸入由互感器確定

直流電流0-20mA表≤1Ω 0-2A表≤0.1Ω 0-***表≤0.05Ω ***以上的輸入由分流器確定

輸入方式

單端輸入

頻率范圍

40-400HZ(僅對于交流)

測量精度

0.5%FS±2Digit

轉換方式

V/F轉換

允許輸入

不超過１.2倍滿量程

采樣速度

5次／秒

溢出顯示

"-----"

量程范圍

交流電壓表量程為：２Ｖ～１０ＫＶ，２Ｖ～６００Ｖ的可以直接輸入，６００Ｖ以上的需要配交流電壓互感器輸入，其變比為量程／100V.

交流電流表量程為：0.2AA～2000A,0.2～***的可直接輸入，５A(chǔ)以上的需要配交流電壓互感器輸入其變比為量程／５A(chǔ).

直流電壓表程為：0.2V-700V

直流電流表量程為：0.0002A～2000A, 0.2A～*** 的可接輸入，５Ａ以上的需要配直流電流分流器輸入，其變比為：量程／75mV.

控制輸出

上下限報警繼電器輸出（繼電器容量２A/250V）

功率損耗

≤4.5VA

耐壓

在電源端子與外接端子之間１分鐘可承受ＡＣ１５００Ｖ

絕緣電阻

在電源端子與外接端子之間ＤＣ500V時大于是１００兆歐

抗串模干擾

≥NMR40dB(50/60Hz)

上下限電壓表外觀及安裝尺寸

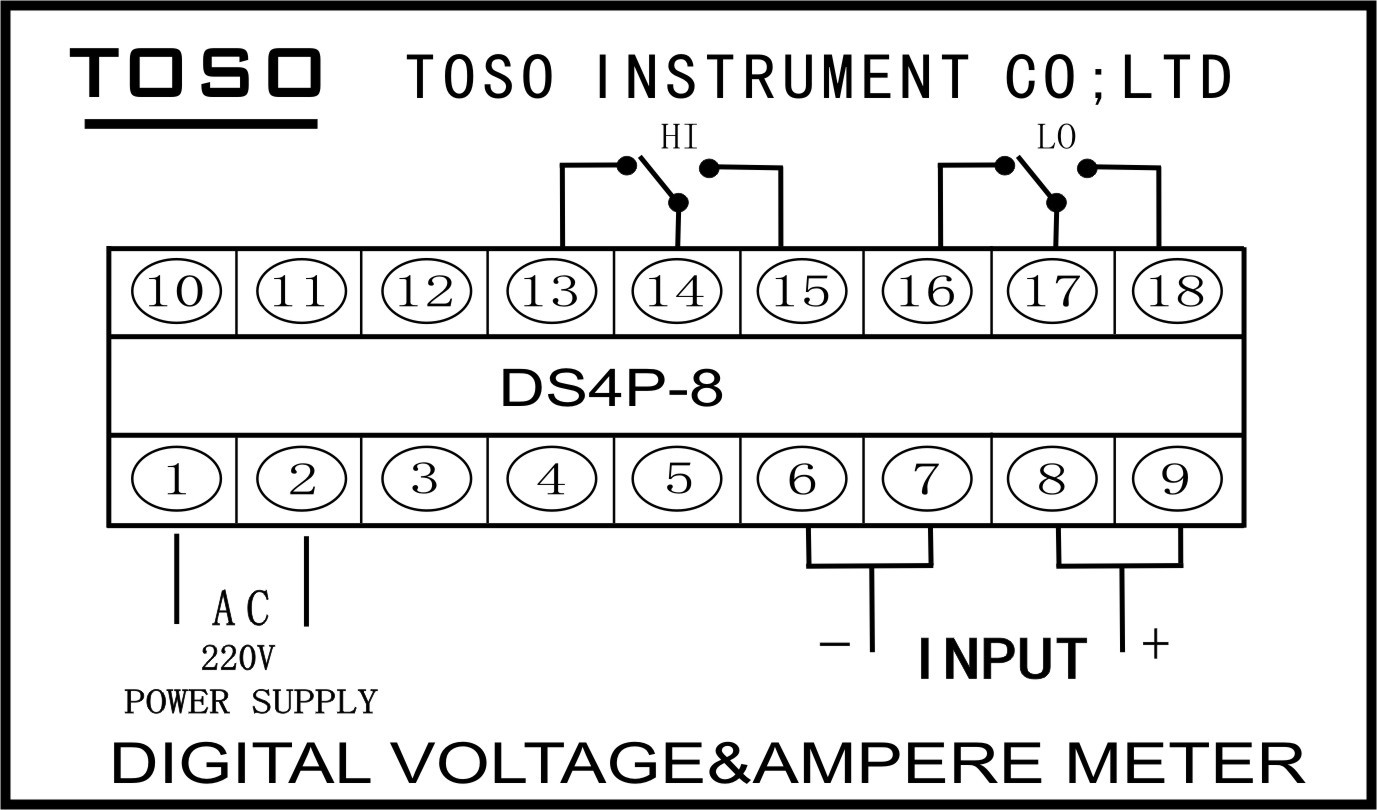

上下限電壓表接線圖

上下限電壓表產品應用

電壓表應用于高壓電控柜、配電箱、低壓電控柜、發電廠、變電站、電網監測、調壓設備、穩壓電源、實驗設備、教學設備、試驗設備、檢測設備、電氣設備、電鍍電源、電力設備、電子設備、太陽能發電設備、風力發電設備、電器測試設備、電容器生產設備、工控自動化等行業及領域
