供應自恢復保險絲PTC-265V系列

PTC自恢復保險絲265V系列-LBLV系列產品介紹

一 自恢復保險絲PTC工作原理:

高分子自恢復保險絲PTC是由聚合物PTC原料摻加導體所制成的。在正常溫度下原料緊密地將導體束縛在結晶狀的結構，構成一個低阻抗的鏈接。然而，當大電流通過或周圍環境溫度升高導致元件溫度高于動作溫度時，在聚合物中的導體融化而變成無規律排列，體積膨脹并導致阻抗迅速提高。

在正常工作狀態中此元件電阻值遠小于電路中的其余的電阻。電流急速增加的時候，PTC對過流情況做出反應，從低電阻變高電阻來保護電路。阻抗的增加便限制了電流的通過，從而將電路中的電流減少為任意電路元件均可以安全承載的值。而保護設備免于損壞。

二 LBLV系列產品特點:

1 是具有自恢復功能的保險絲.

2 軸向引線結構;

3 所有的產品均為無鉛產品;

4 符合UL,CSA,TUV等安規認證;

5 該系列產品的耐壓值為265V;

6 該系列的產品應用廣泛,保持電流0.05A~2A.

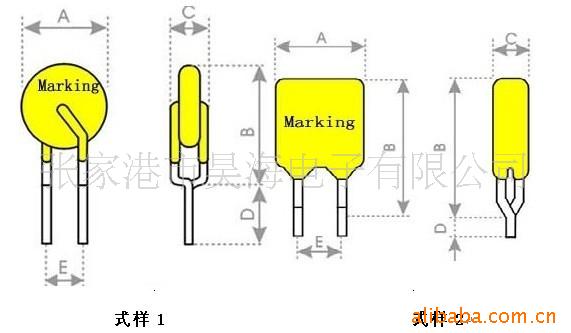

三 LBLV系列產品的尺寸

型號

A

(值)

B

(值)

C

(值)

D

(小值)

E

(典型值)

引腳

形式

尺寸(φ)

LB050LVF

8.3

10.7

5.1

7.6

3.8

1

0.6

LB080LVF

8.3

10.7

5.1

7.6

3.8

1

0.6

LB120LVF

8.3

10.7

5.1

7.6

3.8

1

0.6

LB160LVF

9.9

12.5

5.1

7.6

3.8

1

0.6

LB250LVF

9.6

17.4

5.1

7.6

3.8

2

0.6

LB400LVF

11.5

19.5

5.1

7.6

3.8

2

0.6

LB600LVF

11.5

19.5

5.1

7.6

3.8

2

0.6

LB800LVF

13.0

22.5

5.1

7.6

3.8

2

0.6

四 LBLV系列產品電氣性能

型號

IH

(A)

IT

(A)

動作(Trip)

Vmax

(V)

Imax

(A)

Rmin

(Ω)

Rmax

(Ω)

電流(A)

時間(秒)

LB050LVF

0.05

0.12

0.25

15.00

265.00

1.00

18.50

31.00

LB080LVF

0.08

0.19

0.40

15.00

265.00

1.20

7.40

12.00

LB120LVF

0.12

0.30

0.60

15.00

265.00

1.20

3.00

6.50

LB160LVF

0.16

0.37

0.80

15.00

265.00

2.00

2.50

4.10

LB250LVF

0.25

0.56

1.25

18.50

265.00

3.50

1.30

2.10

LB400LVF

0.4

0.90

2.00

26.00

265.00

5.50

0.60

0.97

LB600LVF

0.6

1.35

3.00

36.00

265.00

5.50

0.40

0.70

LB800LVF

0.8

1.80

4.00

40.00

265.00

10.00

0.30

0.70

IH:25℃靜止空氣中不觸發自復保險絲PTC電阻突變的電流.

IT: 25℃靜止空氣中自復保險絲PTC從低阻轉為高阻的電流.

動作（trip)：高分子PTC熱敏電阻在過電流發生或環境溫度增加時由低阻值向高阻值轉變的過程。

Vmax:自復保險絲PTC能承受的工作電壓

Imax:自復保險絲PTC在電壓下所能承受的電流.

PDtyp:在25℃靜止空氣環境下，PTC動作后的功率損耗總值

Rmin: 在25℃靜止空氣環境下，PTC動作之前的小電阻值。

Rmax：在25℃靜止空氣環境下，PTC動作之前的電阻值。
