三翼自動旋轉門控制系統使用說明書

⒈ 技術參數

◆工作電壓 AC220V/50Hz；；

◆輸出電機電源 三相調頻、調壓交流電源；

◆變頻器工作電源 AC200-230V（ 10% -15%）/50Hz±5%；

◆PLC工作電壓 100-240V AC；

◆信號輸入方式 下拉電平動作方式；

◆信號輸出方式 繼電器干觸點輸出方式。

⒉ 功能特點

◆安全防夾防撞功能； ◆殘疾人優先專用速度功能；

◆慢速長轉功能； ◆智能照明開關功能；

◆感應智能速度功能； ◆計數定位功能；

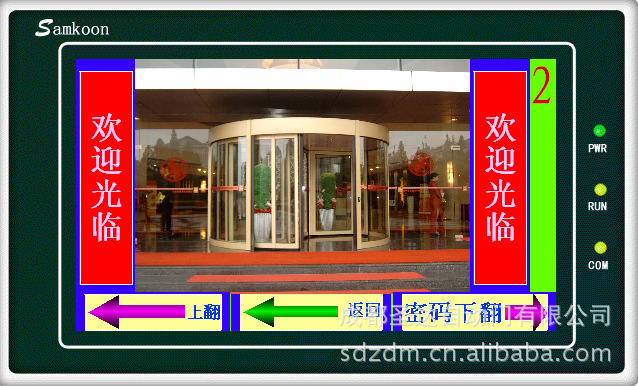

◆鎖門功能。 ◆可外接彩色觸摸控制屏

3.驅動方式： ◆交流變頻驅動方式。

4. 各輸出點工作方式及特點：

●X0：啟動、停止信號輸入控制端口，閉合啟動，斷開停止。標識為“急

停”，號碼15。適用于“常開、常閉型”開關。

●X1：減速輸入 ，號碼16。停止時緩沖減速輸入，（如接“近開關，磁鐵干簧管”等），此接近開關 比X7的計數開關提前一個45度角度。

●X2：防夾、防撞信號輸入端口，標識為“防夾”，號碼為17。當“防夾”

防撞傳感器有信號輸入時，旋轉門在運行狀態中將立即停止運轉，若信號消失，旋轉門繼續運行。若信號始終不消失，則旋轉門始終停止不動。

●X3：殘疾專用速度信號輸入端口，標識為“殘疾”，號碼18。凡是觸發此信號端，旋轉門將以設定的“殘疾”專用速度運行兩圈，再快速運轉一圈后 ，恢復為原來速度。若需解除“殘疾”誤操作，只須將“急停”開關斷開后再閉合即可。

●X4：慢速轉動信號輸入端口，標識為“慢速”，號碼19。當此端口對地閉

合接通時，轉門將在待機時，保持設定的慢速度轉動不停，當感應信號來 臨時，旋轉門會以正常主速度運轉三圈，再恢復到慢速。此時的“殘疾功能，防夾功能”一樣有效。

●X5：照明啟動、停止信號輸入端口。標識為“照明”，號碼20。此端口對

地接通后，照明端有 220V交流電壓輸出，供天花照明使用。反之，斷開后無輸出，照明燈熄滅。

●X6：動作感應信號輸入端口。標識為“感應”，號碼為21。此端口有信號

時，旋轉門在等待或慢速轉動的待機狀態中，旋轉門將以正常主速度運行，但在停止運轉和殘疾速度時無效。每次正常感應旋轉門會轉動三圈后，恢復原來狀態。

●X7：計數信號輸入端口。標識為“計數”，號碼為22。此端口用于旋轉門

在旋轉過程中的“計數”、“定位”和“停止”，此開關為“常開”型傳感器。（如接“近開關，磁鐵干簧管”等） 。

鎖門信號輸入端口：號碼為30/標識為“鎖門”，此端口采用“常開常閉”

型開關，當此端口與地接通時，旋轉門，。停止工作，專用機械鎖此時可將旋轉門鎖 住。鎖門信號解除后，旋轉門恢復工作。

●標示“地”，號碼為23。此端口為信號、電源的公共端。所有的23號均為通用一體端。

●標為“ 24V”，號碼為24。此端口為正電源24V 直流，可供傳感器工作用

電，“地”23 號為電源負極。

5. 凡有信號輸入、輸出時，PLC 的 X、Y 輸入、輸出端的“IN、OUT”指示燈將被相繼點亮。

6. 注意：待確認安裝、連接無誤后，方可通電運行調試，電機輸出端嚴禁接輸入電源，否則嚴重燒毀元件，另外，輸入電源必須有接地保護端。

7. 松下變頻器的參數調整方法：

首先，將在使用中旋轉門的“急停”開關停止。然后按變頻器的“MODE”

鍵→顯示“Fr”→再按“MODE”鍵→顯示“dr”→ 再按“MODE”鍵→顯示要調整的項目“P01”→ 按“SET” 鍵→顯示“05.0”→ 按“▲”增加調整參數或者按“▼”減小調整參數→調至所要設置的參數→再按“SET” 鍵確定調整后的參數→ 跳至“P02”→再按“SET”鍵→按“▲”增加調整參數或者按“▼”減小調整參數→調至所要設置的參數→再按“SET” 鍵確定調整后的參數→ 跳至“P03”→重復上述部驟,直至所要調整的參數完全調整完畢后,再按“MODE”鍵→ 顯示“0.00”完成參數項目調整。

平移自動門安全使用注意事項：
1. 請按秩序通過自動門.請不要在門快關閉時或門關閉時強行通過自動門,保證在門開啟容一個人以上的空間時通過自動門.
2. 不要擁堵自動門,沖撞自動門,或用外力損壞自動門設備及門體.
3. 身高在1.2米以下的兒童,行動不便的老人及殘障人士請在監護人幫助下通過自動門,否則后果自負.
4. 請不要在自動門口內長時間逗留,自動門口內不要放有任何障礙物品.
5. 自動門在自動感應狀態時,請不要在感應區域內以及自動口內長時間逗留.
6. 在停電時可手動向二邊推開自動門門扇.自動門故障時或緊急情況下請先關閉自動門電源,手動推開自動門門扇.
7. 請在自動門的固定玻璃門扇,活動玻璃門扇貼上醒目標志(如公司名稱,公司標志等)以避免人員沖撞自動門玻璃.

使用旋轉門的注意事項
1.不要在門口停留
由于在旋轉門轉體與門柱之間不易察覺靜止物體存在，可能因傳感器判斷失誤，出現夾人事故，因此，切勿站在門口停留。
2.不要快速進入
在旋轉門運行至門柱附近時，不要快速進入，以防止夾人事故發生。
3.不要手扶門體
不要依靠門體或者用腳勾拉，在門體運行的過程中門柱和轉體處容易夾手，務請小心。
4.不要在門邊玩耍
兒童覺得門體啟停有趣，便在附近玩耍，一旦被門扇夾住，十分危險，如果發現有兒童在門口附近玩耍，請及時提醒他們。
5.助人為樂
兒童通過自動門時大人要拉住他們的手，老年人和殘疾人通過時，周圍的人應當主動地幫扶他們。

6.旋轉門在停止再啟動時

首先要注意門體轉動葉翼內沒有雜物和人員，再按照啟動程序（先打開地面鎖，再啟動程序鎖和急停）啟動，要有專人看管旋轉門的運行和人員進出，防止老，弱，病，殘，1.2米以下的小孩在沒有人照顧的情況時通過發生危險，一旦出現危險，看管人立即按下急停，手動解除危險。看管人隨時注意過往人員是否有東西丟失在旋轉門內，在看到要過往的人員攜帶有大件東西將通過旋轉門時，要主動請求走邊門或為了安全，按下殘疾按鈕慢速通過。

7旋轉門內防止雨水，煙火和其他有害物體進入，以免對旋轉門造成破壞。一旦發生破壞情況，請及時和廠家聯系，以免使故障進一步擴大。
