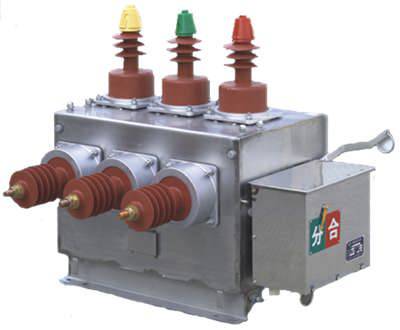

ZW10-12系列戶外高壓真空斷路器

一、產品特點
1、內部采用了特殊的抗凝露措施，確保箱體內絕緣；
2、轉動方式采用專利技術，安裝方便、動作可靠，避免因機械故障影響斷路的性能；
3、不充油、不充氣、體積小、重量輕、無需檢修。
4、分?jǐn)嚯娏鞔螅瑹o(wú)污染，無需檢修。
5、操縱既可電動，也可手動。二、主要技術參數2.1額定參數序號項 目單位參 數1額定電壓KV122額定電流A6303額定頻率HZ504工頻耐受電壓KV42/485雷電沖擊電壓（峰值）KV75/856額定短路開斷電流KA6.312.516207額定短路關合電流(峰值)KA1631.540508額定短時耐受電流KA6.312.516209額定峰值耐受電流KA1631.5405010額定操作順序 分—0.3S—合分—180S合分11額定短路電流開斷次數次3012機械壽命次1000013動觸頭允許磨損累計厚度mm3414額定操作電壓 配CT型彈簧操動機構合閘線圈V直流或交流220V分閘線圈15過流脫扣線圈額定工作電流A516電流互感器一、二次電流比 100/5.200/5.300/5.400/5.630/517儲能電機客定電壓V直流或交流220V功率W≤20018重量Kg150 2.2機械參數 序號項 目單 位參 數1觸頭開距mm11±12觸頭行程mm3±0.53平均分閘速度m/s1±0.24平均合閘速度m/s0.8±0.25合閘彈跳時間ms≤36三相分閘同期性ms≤27三相合閘同期性ms≤38合閘時間ms40-609分閘時間ms30-5010每極主回路電阻ms≤20011相間中心距 220±1.512合閘狀態觸頭彈簧長度mm25.5
2.3隔離開關技術數據序號項 目單 位數 據1額定電壓KV122額定電流A63034s熱穩定電流(有效值)KA204動穩定電流(峰值)KA5051.2/50μs全波沖擊電壓(峰值)KV相對地75斷口8561min工頻耐壓KV427各相導電回路電阻μΩ≤608合閘手動操作力矩Nm≤1509觸刀剛合位置偏斜mm≤210導電部分對地絕緣距離mm≥16011斷口開距mm≥200
